PLC采用西门子S7 1500系列加分布式 I/O 系列产品，低压器件采用ABB品牌，变频器采用ABB ACS880系列，PLC和变频器之间通过PROFIBUS 总线通讯，以 187.5Kbps 的波特率实时交换数据。司机室设有15寸研华触摸屏，PLC和司机室触摸屏通过以太网连接，能够实时监控数据和显示故障，并提供故障帮助。电气房配有CMS工控机柜，能够更加全面的对系统进行监控和查看程序，同时提供历史操作记录查询，系统运行参数查询等。整机设备设有远程自动化系统，可以实现远程无人化操作。

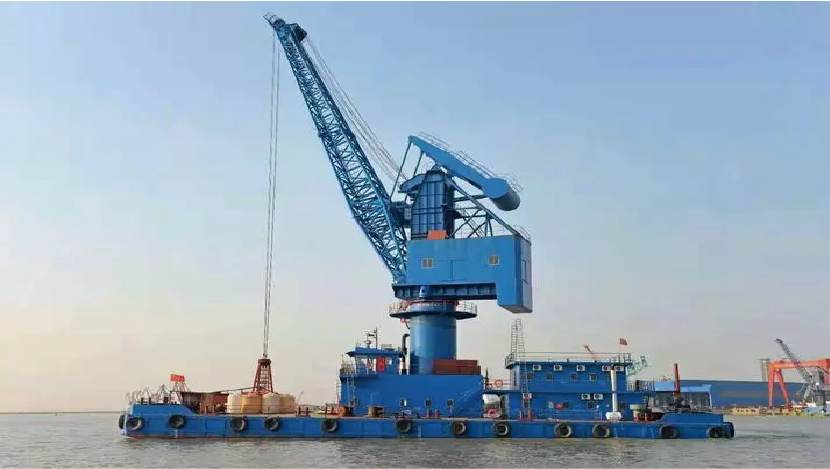

抓斗门机电气控制系统由著名电气制造厂商的产品组成，变频调速器采用汇川880 多传系列产品；PLC 采用西门子 S7-1500 加分布式 I/O 系列产品，PLC 与变频器之间通过 PROFIBUS 总线通讯，以 187.5Kbps 的波特率实时交换数据，能全面监测调速器的工作状态与详细信息；低压器件采用施耐德品牌；司机室内采用国产昆仑通态10寸彩色液晶触摸屏，能够实时监控数据和显示故障、提供故障帮助；电气房配有工控机柜，能够更加全面的对系统进行监控和查看程序，同时提供历史操作记录查询，系统运行参数查询等。本系统具有抓斗手动与半自动控制的功能，能实现抓斗控制的自动开斗、自动闭斗、深挖、支持和开闭钢丝绳自动调平等控制功能。可有效地提高生产效率，确保整机运行平稳，震动冲击小，有效减少交变载荷对机械的冲击，减少机械疲劳强度，提高寿命。

PLC采用西门子S7 1500系列加分布式 I/O 系列产品，低压器件采用ABB品牌，变频器采用ABB ACS880系列，PLC和变频器之间通过PROFIBUS 总线通讯，以 187.5Kbps 的波特率实时交换数据。司机室设有15西门子寸触摸屏，PLC和司机室触摸屏通过以太网连接，能够实时监控数据和显示故障，并提供故障帮助。电气房配有CMS工控机柜，能够更加全面的对系统进行监控和查看程序，同时提供历史操作记录查询，系统运行参数查询等。整机设备设有远程自动化系统，可以实现远程无人化操作。

PLC采用西门子S7 1500系列加分布式 I/O 系列产品，低压器件采用施耐德品牌，变频器采用ABB ACS880单传动系列，PLC和变频器之间通过PROFINET 总线通讯。司机室设有12寸西门子触摸屏，PLC和司机室触摸屏通过以太网连接，能够实时监控数据和显示故障，并提供故障帮助。电气房配有CMS工控机，能够更加全面的对系统进行监控和查看程序，同时提供历史操作记录查询，系统运行参数查询等。本系统具有抓斗手动与半自动控制的功能，能实现抓斗控制的自动开斗、自动闭斗、深挖、支持和开闭钢丝绳自动调平等控制功能。可有效地提高生产效率，确保整机运行平稳，震动冲击小，有效减少交变载荷对机械的冲击，减少机械疲劳强度，提高寿命。

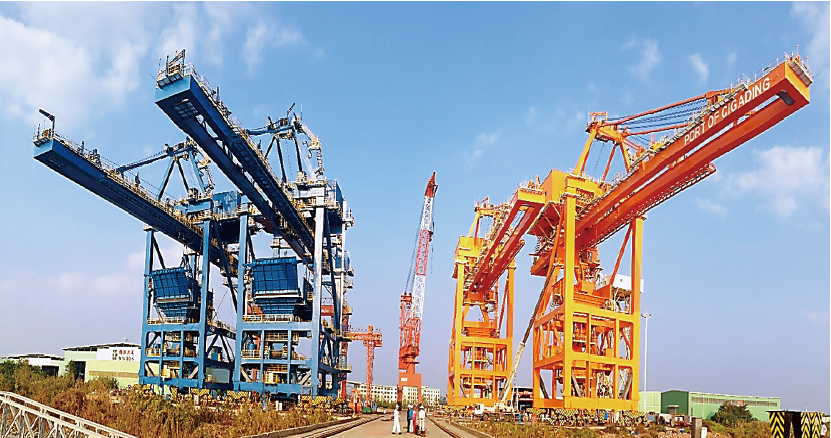

驱动装置采用汇川 MD880多传系列和CS710单传系列产品组合，PLC 采用西门子 S7-1500 加分布式 I/O 系列产品，PLC 与变频器之间通过 PROFINET总线通讯。西门子 S7 1500 PLC和司机室触摸屏通过以太网连接，能够实时监控数据和显示故障，同时提供故障帮助。卸船机电气房还配有工控机柜，能够更加全面的对系统进行监控和查看程序，同时提供历史操作记录查询，系统运行参数查询等。

PLC采用西门子S71500系列加分布式 I/O 系列产品，低压器件采用ABB品牌，变频器采用ABB ACS880系列，PLC和变频器之间通过模拟量信号进行给定。司机室设有触摸屏，PLC和司机室触摸屏通过以太网连接，能够实时监控数据和显示故障，并提供故障帮助。电气房配有CMS工控机柜，能够更加全面的对系统进行监控和查看程序，同时提供历史操作记录查询，系统运行参数查询等。整机设备设有远程自动化系统，可以实现远程无人化操作。
